Un proyecto real para servicios de hidrocarburos muestra por qué un carro taller especializado debe diseñarse alrededor de las herramientas, la manipulación de cargas, el mantenimiento en campo y la operación del equipo técnico, y no solamente alrededor del vehículo.
A primera vista, una carrocería de estacas puede parecer una solución destinada únicamente a transportar carga. Sin embargo, cuando el vehículo debe movilizar herramientas especializadas, facilitar su manipulación y apoyar labores de mantenimiento en lugares alejados de infraestructura fija, el diseño cambia por completo. Este caso desarrollado por Carrocerías Valentina muestra cómo una necesidad de servicios de hidrocarburos se convirtió en una carrocería especializada sobre una configuración de doble cabina.
Respuesta rápida
Un carro taller para hidrocarburos no debería diseñarse únicamente alrededor de la carrocería. Primero debe definirse qué herramientas se transportarán, cómo se manipularán, qué trabajos se realizarán en campo, qué personal debe movilizarse y qué restricciones tiene el vehículo .
En este proyecto, esas necesidades llevaron a integrar una carrocería de estacas desmontable, racks para herramientas, banco de trabajo, un sistema previsto para manipulación de equipos, iluminación, conexiones eléctricas y una configuración de doble cabina.

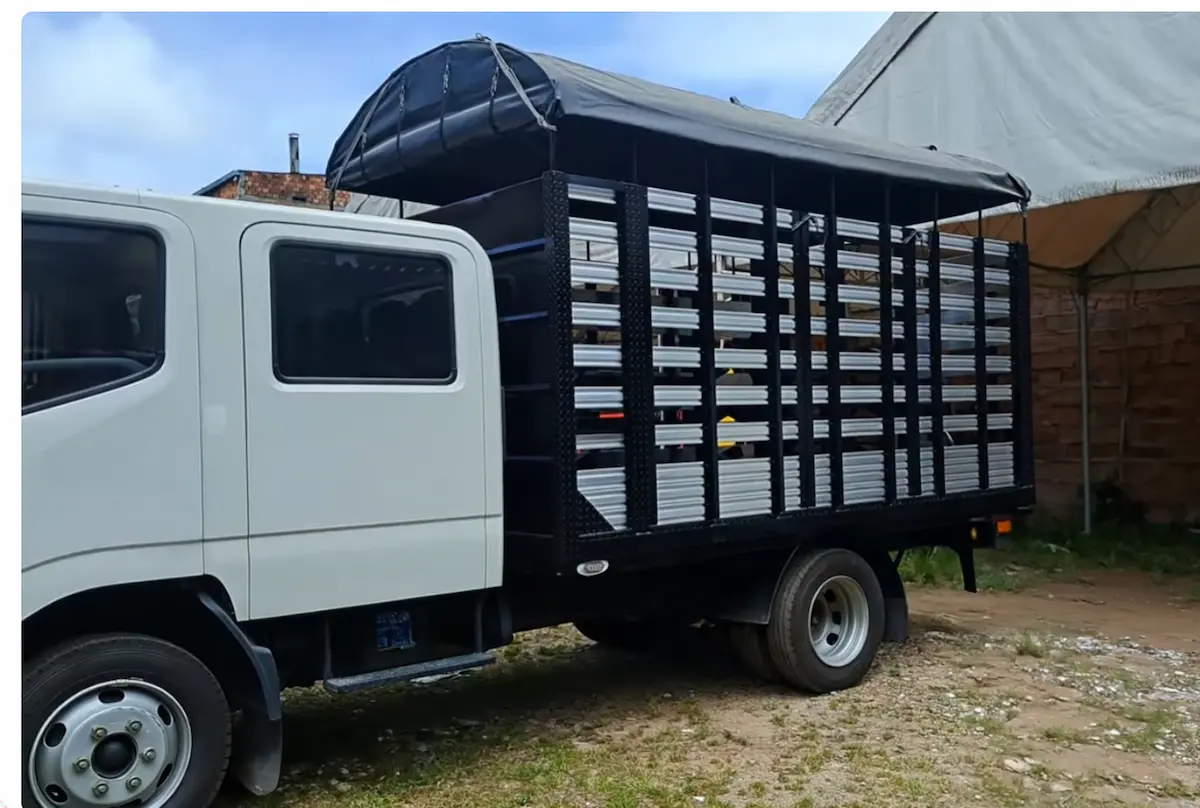

De una carrocería de estacas a un carro taller especializado
El punto de partida del proyecto era una operación que necesitaba transportar simultáneamente herramientas especializadas, elementos de apoyo y una cuadrilla técnica. Además, el vehículo debía facilitar determinadas labores de mantenimiento directamente en campo.
La necesidad combinaba transporte, almacenamiento técnico, modularidad y superficies de trabajo. El caso documentado permite ver que la distribución interior no se definió de manera genérica, sino alrededor de las herramientas y del procedimiento de trabajo del cliente.
Transportar herramientas especializadas
El cliente trabaja con herramientas asociadas a servicios de hidrocarburos, entre ellos actividades de well testing y completamiento. Parte de estos equipos tiene geometría tubular y requiere espacios definidos para su almacenamiento y manipulación.
Por esa razón, el proyecto incorporó racks planteados de acuerdo con las herramientas que debían movilizarse, en lugar de depender de un sistema de almacenamiento genérico.
Apoyar mantenimiento directamente en campo
El vehículo también debía facilitar labores relacionadas con revisión, limpieza, preparación y mantenimiento de determinadas herramientas. Esta necesidad explica la incorporación de un banco de trabajo, almacenamiento complementario, iluminación y conexiones eléctricas.
De esta forma, la carrocería no funciona exclusivamente como espacio de transporte: también sirve como plataforma de apoyo para tareas técnicas previstas por el cliente.
Movilizar al equipo técnico
El proyecto requería combinar el área operativa de la carrocería con el transporte de la cuadrilla. En este caso se recurrió a una configuración de doble cabina para responder a esas dos funciones.
No generalice el número de ocupantes. La capacidad de pasajeros depende del vehículo, su configuración específica y la documentación correspondiente. Este caso no debe utilizarse para asumir la capacidad de cualquier chasis doble cabina.
6 decisiones de diseño que transformaron la carrocería
1. Costados desmontables
El proyecto debía permitir diferentes formas de acceso y uso de la plataforma. Por eso se incorporaron elementos laterales removibles, de manera que la configuración pudiera modificarse según la tarea.
2. Puertas con apertura amplia
El caso incorpora puertas con apertura de 270°, una decisión que facilita liberar el lateral de la carrocería cuando la operación necesita acceder a las herramientas o al área de trabajo.
3. Racks para las herramientas
Los sistemas de almacenamiento fueron planteados según las dimensiones y características de las herramientas utilizadas por el cliente.
4. Manipulación de equipos
Se contempló un sistema auxiliar para levantar y posicionar herramientas durante determinadas labores. Su configuración debe verificarse siempre contra las cargas reales del proyecto.
5. Banco de trabajo
La carrocería incorpora una superficie destinada a apoyar operaciones de mantenimiento y preparación de herramientas, acompañada por almacenamiento para elementos complementarios.
6. Iluminación y energía
El proyecto integra iluminación, conexiones eléctricas e inversor para apoyar determinadas labores dentro y alrededor de la unidad.
El almacenamiento se diseñó alrededor de la herramienta
Este criterio es especialmente importante en un carro taller especializado. Un rack genérico puede aprovechar mal el espacio o ser incompatible con la longitud, geometría, puntos de apoyo o procedimiento de manipulación de una herramienta determinada.
Por eso, antes de diseñar el almacenamiento conviene definir el inventario real que debe viajar en el vehículo: dimensiones, pesos, frecuencia de uso y procedimiento de carga o descarga.
Las herramientas pesadas requieren una solución específica
Durante el video, el cliente explica que trabaja con herramientas cuyo peso puede encontrarse en rangos de varios cientos de kilogramos. Esa necesidad justificó contemplar un sistema para levantarlas y posicionarlas durante las labores previstas.
El peso mencionado por un usuario no es una capacidad nominal. La capacidad del sistema de manipulación, sus puntos de fijación y la estructura que recibe los esfuerzos deben verificarse específicamente para cada proyecto. Este artículo no asigna una capacidad universal a la carrocería ni al sistema de izaje.

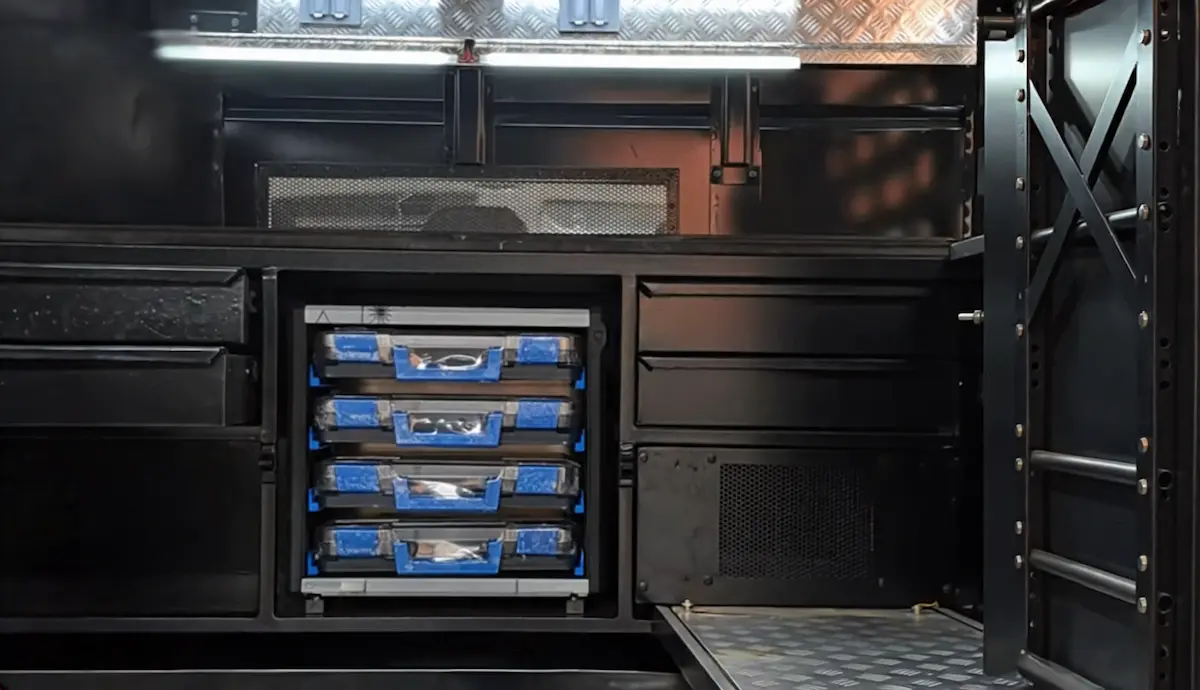

El banco de trabajo forma parte de la operación
La superficie de trabajo permite concentrar en una misma zona determinadas tareas sobre las herramientas y disponer cerca los elementos de apoyo que la operación necesita.
La utilidad no está simplemente en incorporar un banco o más cajones. El criterio de diseño consiste en definir qué tareas se realizarán, qué herramientas deben mantenerse accesibles y cómo se relacionan esas actividades con el espacio disponible.
La instalación eléctrica debe corresponder a los consumos reales
El proyecto documentado incluye iluminación, conexiones eléctricas e inversor para apoyar el uso de determinados equipos.
Esto no significa que cualquier configuración tenga una autonomía o potencia determinada. La instalación debe dimensionarse a partir de los equipos que se conectarán, su consumo, la simultaneidad de uso y la arquitectura eléctrica definida para el vehículo.
Por qué se utilizó una configuración de doble cabina
En este caso, la selección de una doble cabina respondió a una necesidad operativa concreta: combinar el transporte del equipo técnico con una carrocería capaz de alojar las herramientas y las áreas funcionales previstas.
Esta relación es importante porque una decisión tomada sobre la carrocería puede afectar la distribución disponible, y una decisión tomada sobre el vehículo puede limitar las dimensiones o funciones que necesita la operación.
Una carrocería desmontable también exige resolver la estructura
Hacer removibles los costados o las puertas no elimina las exigencias estructurales del conjunto. Al contrario, obliga a definir de manera cuidadosa cómo se fijan, manipulan y vuelven a instalar esos componentes.
En el video, el equipo de Valentina explica que el proyecto incorporó refuerzos en diferentes elementos de la carrocería, incluidos parales y zonas asociadas a los costados desmontables, de acuerdo con las condiciones previstas de operación.
Hecho verificado en el caso: la desmontabilidad fue una condición funcional solicitada para este proyecto y la estructura fue desarrollada teniendo en cuenta esa necesidad. Las dimensiones, espesores y materiales no deben extrapolarse automáticamente a otra unidad.

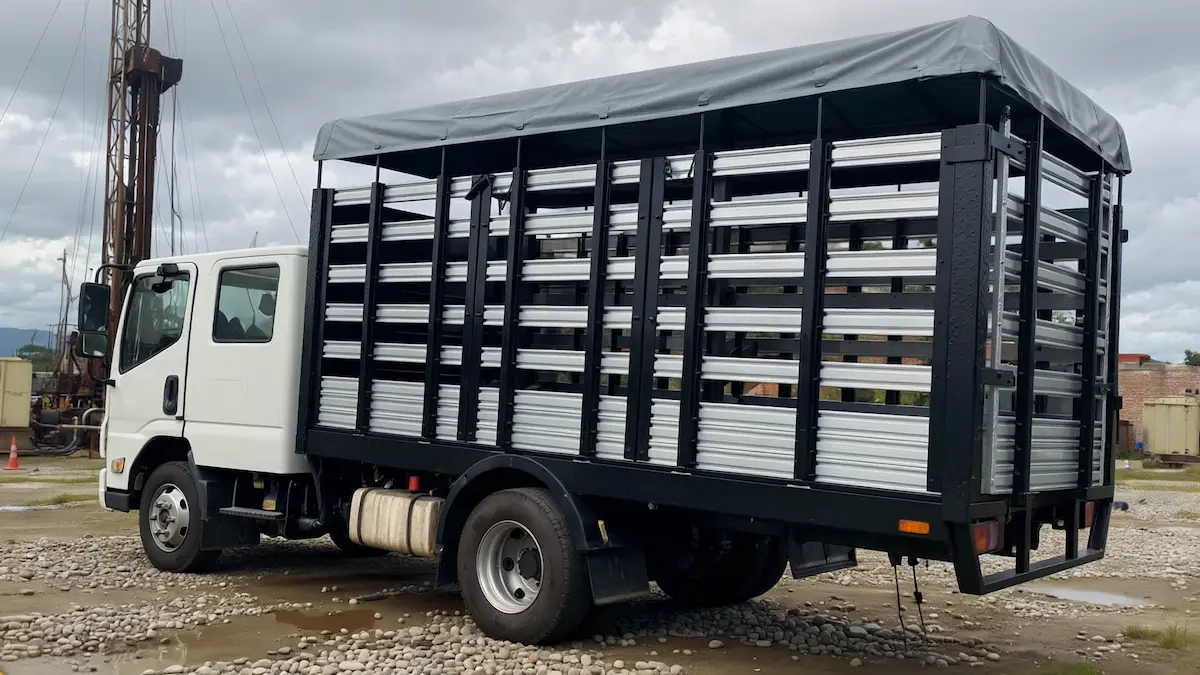

El contexto de este tipo de operación puede incluir polvo, humedad, vibraciones, caminos irregulares y exposición ambiental. Estas variables pueden orientar la selección de materiales, recubrimientos y sistemas de fijación, pero deben confirmarse para el entorno real donde trabajará cada vehículo.
Qué debería definir una empresa antes de solicitar un carro taller
La información inicial permite reducir supuestos y orientar el proyecto alrededor de la operación real.
Checklist inicial para el equipo de ingeniería
- Vehículo: marca, modelo, año y configuración.
- Carga: herramientas, maquinaria y elementos complementarios.
- Pesos: valores reales de los equipos relevantes.
- Dimensiones: largo, ancho, geometría y puntos de apoyo.
- Manipulación: procedimiento para subir, bajar y posicionar las herramientas.
- Trabajo: labores que deben realizarse sobre o alrededor de la unidad.
- Energía: equipos, consumos y condiciones de utilización.
- Personal: necesidad de transporte de la cuadrilla y configuración del vehículo.
- Accesos: elementos que deben abrirse, abatirse o desmontarse.
- Entorno: vías, clima, frecuencia y condiciones de trabajo.
Carro taller, estacas y doble cabina: cómo se relacionan en este proyecto
Carro taller
Describe la función operativa de la unidad: transportar recursos y apoyar determinadas labores técnicas directamente en campo.
Carrocería de estacas
Es la configuración de carrocería sobre la cual se desarrolló una parte importante de la solución específica de este proyecto.
Doble cabina
Es la configuración utilizada en este caso para combinar la necesidad de transportar personal con el espacio requerido para la operación.
Estas tres expresiones no describen tres proyectos separados en este caso. Son decisiones diferentes que se integraron para resolver una sola necesidad operativa.
Vea cómo se diseñó este carro taller para hidrocarburos
En esta Clase con Don Rafa puede ver la configuración física de la carrocería, los elementos desmontables, los racks, el banco de trabajo y la distribución interior. Además, el cliente explica directamente qué necesidad tenía y cómo utiliza la solución para apoyar sus operaciones.
¿No carga el reproductor? Ver el proyecto directamente en YouTube .
Un caso real no es una ficha técnica universal
Este proyecto demuestra una forma de resolver una necesidad concreta, pero no establece cómo debe construirse cualquier carro taller para hidrocarburos.
Cada nuevo proyecto debe verificar nuevamente las condiciones del vehículo, las cargas, los sistemas de manipulación y los requerimientos operativos.
- Chasis y vehículo: compatibilidad con la transformación prevista.
- Pesos: herramientas, equipos y distribución de cargas.
- Estructura: materiales, uniones, refuerzos y puntos de fijación.
- Manipulación: capacidad y montaje de brazos, malacates u otros sistemas.
- Instalación eléctrica: consumos, potencia, protecciones y arquitectura del sistema.
- Ocupantes: configuración y documentación correspondiente del vehículo.
Documentación del vehículo: la denominación y las características registradas de una carrocería deben comprobarse sobre el vehículo concreto. El Ministerio de Transporte ha atendido consultas específicas relacionadas con vehículos doble cabina y carrocerías de estacas; una respuesta a un caso particular no debe extrapolarse automáticamente a todos los vehículos.
Diseñar el vehículo alrededor de la operación
La principal enseñanza de este proyecto no es una medida, un material o un accesorio específico. Es el orden del proceso.
Primero se identifica qué debe transportar el vehículo, qué tareas realizará la empresa, cómo deben manipularse las herramientas y qué necesita el equipo técnico cuando se encuentra en campo.
Después se define la carrocería, la distribución, los elementos desmontables, el almacenamiento y los sistemas auxiliares necesarios.
En este caso, ese proceso permitió convertir una configuración basada en estacas sobre doble cabina en un carro taller pensado alrededor de una operación técnica de hidrocarburos.
Cuéntenos qué necesita hacer con su vehículo
Si tiene un vehículo que necesita transformar, escríbanos por WhatsApp o correo y cuéntenos qué vehículo tiene, qué operación necesita realizar y en qué ciudad se encuentra.
Preguntas frecuentes sobre carros taller para hidrocarburos
¿Qué diferencia hay entre una carrocería de estacas y un carro taller?
En el contexto de este proyecto, la carrocería de estacas describe la configuración utilizada como base, mientras que carro taller describe la función de la unidad: transportar recursos y apoyar labores técnicas en campo. Una carrocería de estacas puede formar parte de un carro taller cuando su diseño y equipamiento responden a esa operación.
¿Un carro taller para hidrocarburos debe ser siempre doble cabina?
No. En este proyecto se utilizó una configuración de doble cabina porque la operación necesitaba combinar transporte de la cuadrilla y espacio para herramientas y trabajo. La selección debe realizarse nuevamente para cada vehículo y proyecto.
¿Puede diseñarse el almacenamiento según herramientas específicas?
Sí. En este caso se plantearon racks alrededor de las herramientas utilizadas por el cliente. Para otro proyecto deben comprobarse nuevamente dimensiones, pesos, puntos de apoyo, frecuencia de uso y procedimiento de manipulación.
¿Puede incorporarse un sistema para manipular herramientas pesadas?
Puede contemplarse cuando la operación lo requiere, pero la capacidad, el sistema, los puntos de fijación y la estructura asociada deben diseñarse según las cargas reales. El sistema utilizado en este caso no define una capacidad universal para otros carros taller.
¿Qué información necesita Valentina para revisar un proyecto similar?
Como punto de partida conviene indicar el vehículo, la operación que debe realizar, las herramientas o equipos que transportará, sus pesos y dimensiones relevantes, la forma en que se manipularán y la ciudad donde se encuentra el proyecto.
Fuentes y referencias
- Documento técnico suministrado para el desarrollo de este contenido: Estacas de Diseño Especial sobre Chasis Doble Cabina: una solución estratégica para servicios petroleros y exploración . Consulta editorial: septiembre de 2026.
- Clases con Don Rafa | Carro taller para hidrocarburos: así diseñamos una solución especializada . Publicado el 1 de septiembre de 2026.
- Ministerio de Transporte de Colombia — respuesta relacionada con vehículo doble cabina y carrocería de estacas . Radicado MT No. 20244071438661, 18 de noviembre de 2024.
Nota técnica: este artículo documenta un proyecto específico y no constituye una ficha técnica universal. Pesos, dimensiones, capacidades, materiales, sistemas de izaje, instalación eléctrica, número de ocupantes, estructura y características registrales deben comprobarse para el vehículo y la operación correspondientes antes de definir una transformación.
